Датчики давления ОВЕН ПД100И модели 111/171/181 во взрывозащищенном исполнении EXIA

  • Увеличенный межповерочный интервал – 4/5 лет
  • Три типоразмера резьбы штуцера: М20×1,5, G 1/2, G 1/4
  • Устойчивость к влажности окружающей среды

ПД100И модели 1х1-Exi искробезопасные датчики для категорированных производств

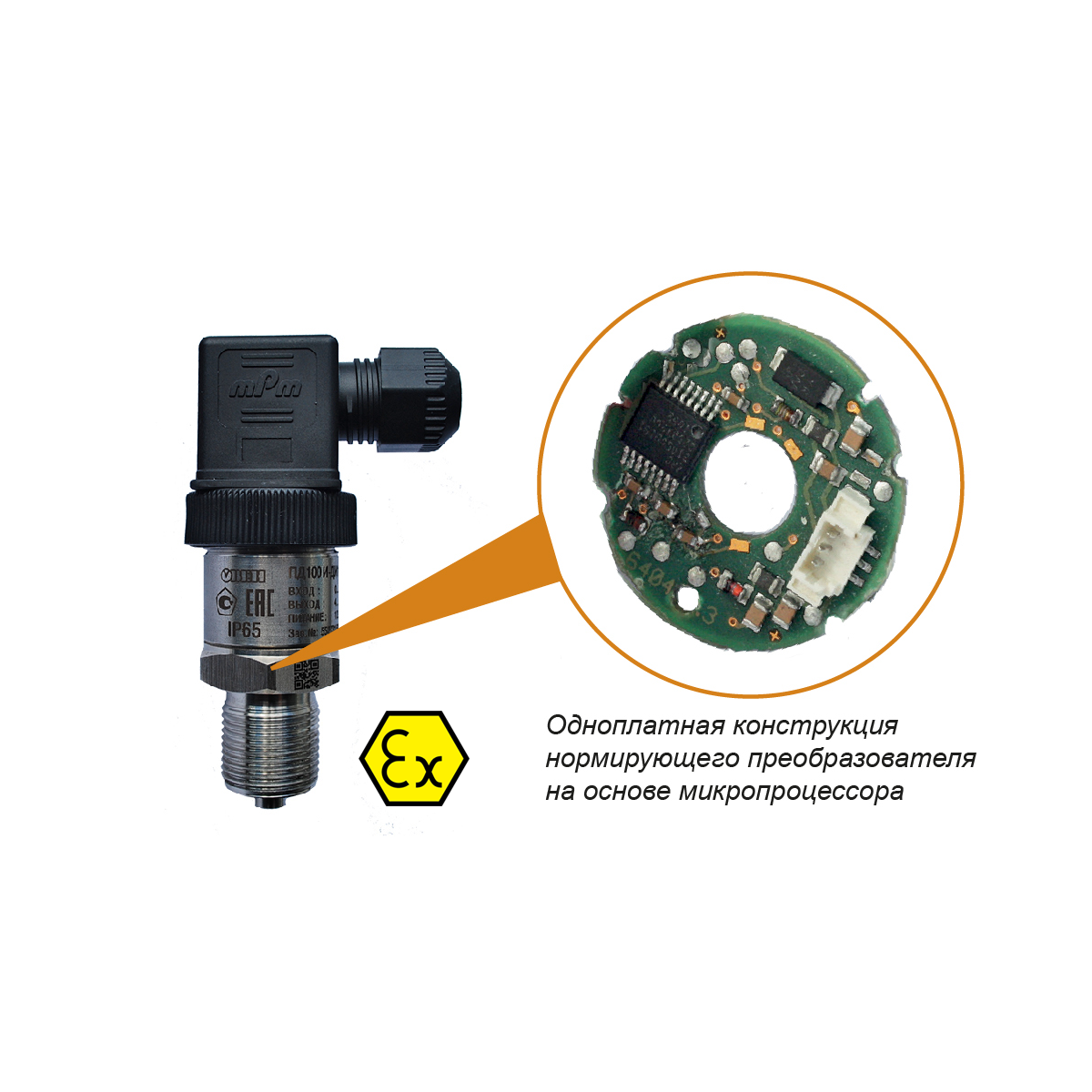

Датчики ОВЕН ПД100И модель 111/171/181-Exi выполнены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищенному электрооборудованию группы II и представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели характеризуются повышенной точностью измерения (от ±0,25% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА).

Преобразователи данных моделей предназначены для использования в газораспределительных и газорегуляторных шкафах, щитах и пунктах (ГРП, ГРПШ, ГРЩ) систем автоматического регулирования газоснабжающих предприятий и газовых сетей, в котельной автоматике и на категорированных «опасных» производствах.

Основные характеристики преобразователя во взрывозащищенном исполнении

  • измерение избыточного/абсолютного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) взрывоопасных сред (природный газ, горючие жидкости и их пары).
  • взрывозащита вид «искробезопасная цепь» 1ExiaIICT6Gb.
  • основная приведенная погрешность – 0,25; 0,5 % ВПИ.
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
  • перегрузочная способность – не менее 200% ВПИ.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.

Технические характеристики

Наименование

Значение

Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Исполнение по взрывозащите "Искробезопасная цепь" 1Exia IICT6Gb
Основная приведенная погрешность 0,25; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды –40…+100 °С
Напряжение питания 12…24 В постоянного тока
Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт
Устойчивость к механическим группа исполнения V3
воздействиям по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха –40…+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 4 / 5 лет
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0,18 кг / 0,3 кг
Штуцер для подключения давления M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителя EN175301-803 форма А
Габаритный размер (по высоте) не более 95 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 400 % от ВПИ

Схемы подключения и габаритные размеры


Подключение преобразователя давления ПД100И-Exi к внешним устройствам осуществляется через барьер искрозащиты



Габаритные размеры ПД100



Модификации

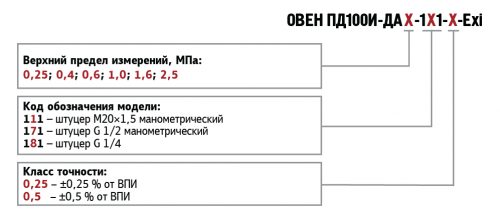

Обозначения при заказе ОВЕН ПД100И-ДА модель 111/171/181-Exi

ПД100И-ДАХ-ХХХ-Х-Exi

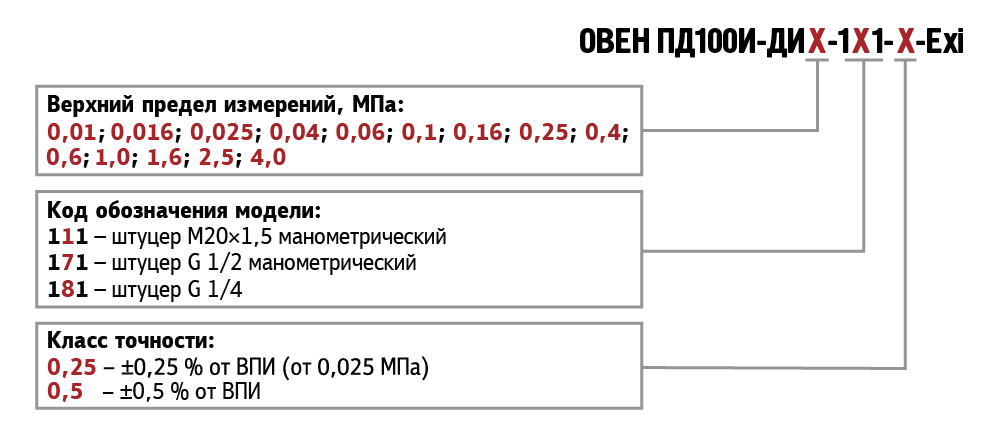

Обозначения при заказе ОВЕН ПД100И-ДИ модель 111/171/181-Exi

ПД100И-ДИХ-ХХХ-Х-Exi

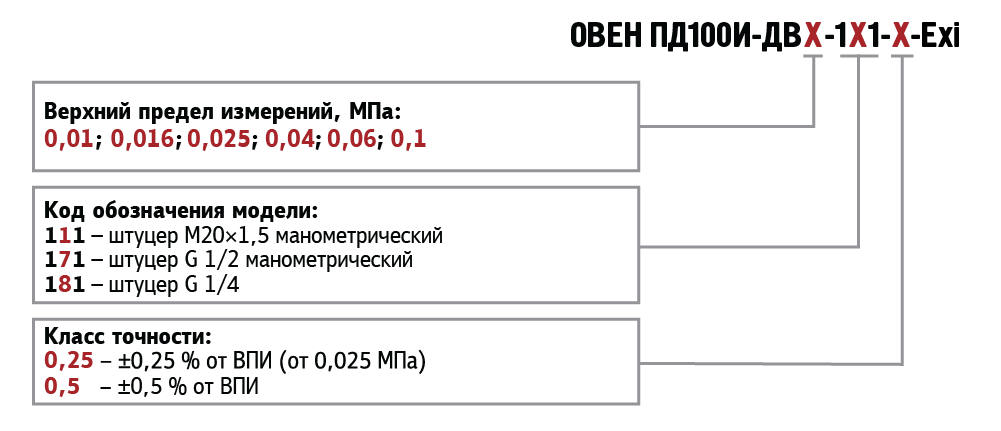

Обозначения при заказе ОВЕН ПД100И-ДВ модель 111/171/181-Exi

ПД100И-ДВХ-ХХХ-Х-Exi

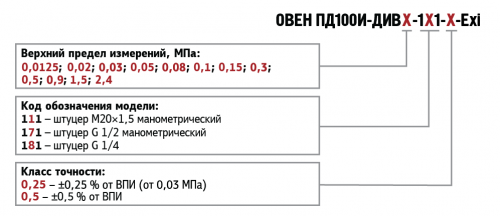

Обозначения при заказе ОВЕН ПД100И-ДИВ модель 111/171/181-Exi

ПД100И-ДИВХ-ХХХ-Х-Exi

Комплектность:

  • Преобразователь давления ПД100
  • Краткая инструкция
  • Паспорт и Гарантийный талон
  • Прокладка уплотнительная - 2 шт.
  • Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
